CML2020D電流信號輸入配電隔離器（一入一出）
CML2020D 配電隔離器是向現場的變送器提供隔離的電源電壓，并將變送器產生的 4～20mA信號經本隔離器轉換成所需的直流信號至控制系統或其它智能儀表。LDG8041電流信號輸入配電隔離器需要獨立供電，供電電源－輸入回路－輸出回路之間電磁隔離。
一、CML2020D 配電隔離器特性：
1、給變送器提供驅動電壓16.5～28V；
2、將變送器4～20mA信號隔離傳送，其它所需的直流信號；
3、模塊化表芯設計，無需零點和滿度調節；
4、單通道，一路輸入一路輸出，輸入回路短路保護；
5、帶有工作電源指示燈；
6、即插即拔式接線端子，DIN導軌卡式安裝。
二、CML2020D配電隔離器技術規格：
1、工作電源：電源接線：獨立的接線端子13－，14＋，可帶電拔插
電源電壓：20~35VDC
電流損耗：24VDC時，＜50mA
電源指示：得電時LED燈亮；綠色

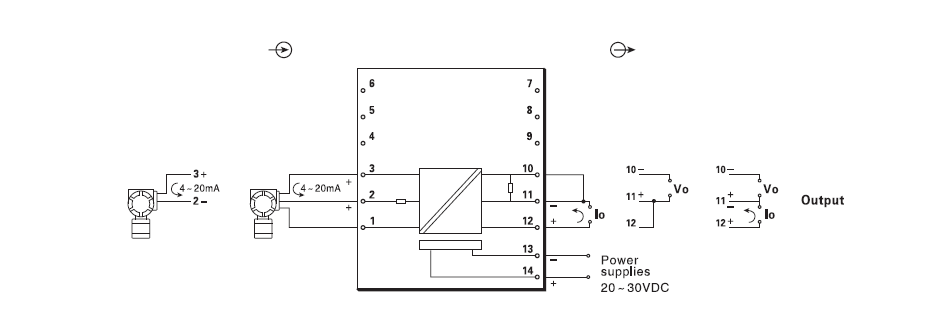

2、輸入回路：輸入通道：端子1，2，3接線（參見端子接線圖）
變送器信號輸入：4～20mA
驅動變送器的配電電壓：16.5～28V
輸入阻抗：內置輸入電阻50Ω
3、輸出回路：輸出通道：端子10，11，12接線（參見端子接線圖）
輸出電流：4～20mA；0～20mA；或指定電流量程
電流輸出時允許負載：0～550Ω（4～20mA，0～20mA 輸出時）
輸出電壓：1～5V；0～5V；0～10V；或指定電壓量程
電壓輸出阻抗：內置輸出電阻250Ω
紋波（Vp-p）：＜10mV
4、性能指標： 標準精度：±0.1%FS
溫度漂移：±0.015%/℃
響應時間：≤1s（0 → 90%）
穩定時間：≤3s
電源電壓變動影響：±0.1%（允許電壓范圍）
負載電阻變化影響：±0.1%/250Ω
通道隔離：輸入－輸出－電源之間隔離
絕緣電阻：≥100MΩ/500VDC（AC）
隔離能力：1500VAC/1分鐘50Hz
抗電磁兼容性：符合IEC61000相關抗電磁標準
5、環境參數：
工作溫度：0～＋60℃
儲運溫度：－20～＋80℃
環境濕度：5～＋95％RH（無冷凝）

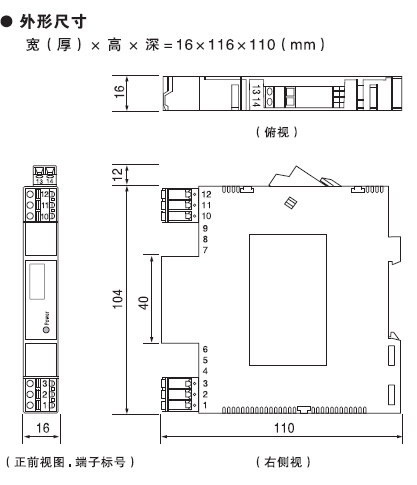

6、結構及外形尺寸：
結構：卡裝式模塊化表芯ABS材質機殼拔插式端子
外形尺寸：W16×H116×D110（mm），整機重量：約110g
