金屬管轉子流量計

  • 咨詢熱線：0517-86983131

  • 產品詳情

  • 聯系我們

DEC-LZ金屬管轉子流量計的傳感器部分可采用不銹鋼（1Crl8Ni9Ti）、鉬二鈦（316、316L），以及內襯聚四氟乙烯等材料，根據用戶要求也可用特殊材料制造，以適應腐蝕性流體（如氯氣、鹽水、鹽酸、硝酸和硫酸等）的流量測量。

YK-LZ金屬管轉子流量計是采用可變面積式測量原理，用于連續測量封閉管道中的液體和氣體的體積流量。具有結構堅固可靠、適用溫度范圍廣、精度高、價格便宜，能適用多種場合的流量測量等特點。本系列為現場指示型，有下進上出、左進右出和下進側出三種安裝形式?？蓮V泛適用于國防、化工、石油、冶金、電力、環保、醫藥和輕工業等部門的液體、氣體流量測量。

電遠傳型金屬管浮子流量計輸出為4～20mA標準電流信號，可與DDZ-II或DDZ-III電動單元組合儀表配套使用，也可直接輸出計算機系統，參與系統的監控。本儀表可根據用戶需求，加裝上下限報警。

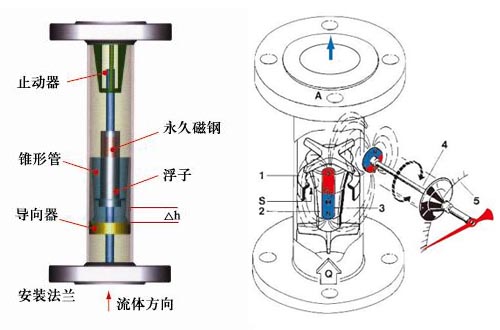

一、金屬管轉子流量計測量原理：

DEC-LZ金屬管轉子流量計的浮子垂直安裝在錐形測量管內，由于流體的作用，它可以在錐形管中上下自由移動，浮子的zui大外緣直徑與錐形管形成的環形面積隨著浮子位置的變化而變化，當流體的流量穩定在某一數值時，浮子也在某一個位置處于一種動平衡狀態，它與錐形管之間的環形面積也保持恒定，此時，浮子受到三個力的作用：浮子向下的重量W，向上的浮力F和流體的動力P，這三個力達到平衡。根據流體動力學的柏努力方程，力平衡方程和流體的連續性定理，可以計算出流體通過環形面積的平均瞬時流量。

 二、主要技術參數：

1、基型金屬管轉子流量計：

（1）測量范圍：水（20℃） 2.5～150000L/h、

空氣（20℃，0.1013MPa）0.07～4000Nm3/h；

（2）量程比：10：1；

（3）精度：1.5/2.5；

（4）工作壓力：≤6.4MPa；

（5）工作溫度：-40～350℃（氟塑料襯里-10～80℃）；

（6）環境溫度：-20～80℃；

（7）介質粘度：DN15≤5mPa.S、DN25～DN150≤250mPa.S；

（8）管體材質：1Cr18Ni9Ti,316L,內襯PTEF等；

（9）過程連接：法蘭，或按用戶提供；

（10）蒸汽夾套頭：法蘭：DN15/PN1.6，或按用戶提供。

2、帶遠傳金屬管轉子流量計：

（1）基本誤差：1.5%F.S；

（2）輸出信號：4 ～ 20mA；

（3）負載阻抗：350Ω；

（4）電源電壓：24V DC；

（5）環境溫度：-30 ～ 80℃；

（6）出線口：M20×1.5；

（7）防爆標志：ExibIICT4；

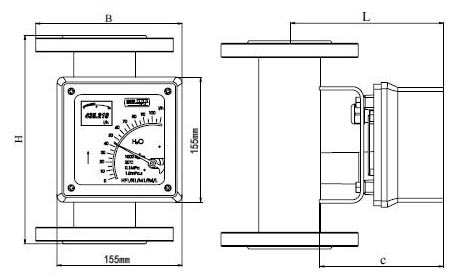

 三、金屬管轉子流量計計外形尺寸圖：

下進上出

防腐型

上進下出

下進側出

夾套型

水平安裝



通徑

（DN）

L

（mm）

H

（mm）

B

（mm）

15

150

250

220

25

150

250

230

50

175

250

270

80

210

250

300

100

230

250

320

150

265

400

360

200

300

500

390

 四、金屬管浮子流量計流量范圍表：

通徑

流 量 范 圍

壓力損失kPa

水L/h

空氣M3/h

水

空氣

常規型

防腐型

常規型、防腐型

DN15

2.5～25

---

0.07～0.7

6.5

7.1

4.0～40

2.5～25

0.11～1.1

6.5

7.2

6.3～63

4.0～40

0.18～1.8

6.6

7.3

10～100

6.3～63

0.28～2.8

6.6

7.5

16～160

10～100

0.40～4.0

6.8

8.0

25～250

16～160

0.7～7.0

7.2

10.8

40～400

25～250

1.0～10

8.6

10.0

63～630

40～400

1.6～16.0

11.1

14.0

DN25

100～1000

63～630

3～30

7.0

7.7

160～1600

100～1000

4.5～45

8.0

8.8

250～2500

160～1600

7～70

10.8

12.0

400～4000

250～2500

11～110

15.8

19.0

DN40

500～5000

---

12～120

10.8

9.8

600～6000

----

16～160

12.6

16.5

DN50

630～6300

400～4000

18～180

8.1

8.6

1000～10000

630～6300

25～250

11.0

10.4

1600～16000

1000～10000

40～400

17.0

15.5

DN80

2500～25000

1600～16000

60～600

8.1

12.9

4000～40000

2500～25000

80～800

9.5

18.5

DN100

6300～63000

4000～40000

100～1000

15.0

19.2

DN150

20000～100000

---

600～3000

19.2

20.3

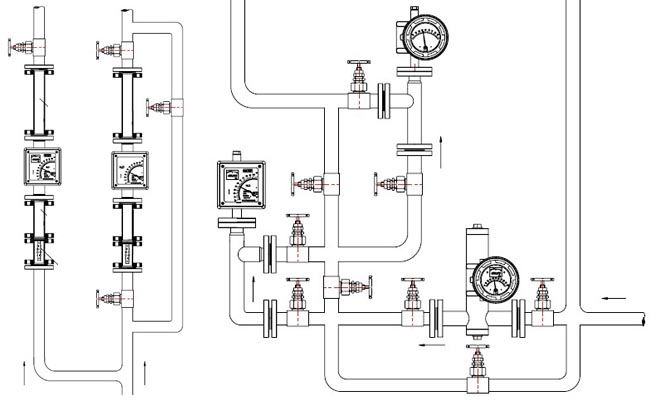

 五、金屬管浮子流量計安裝示意圖：

 六、金屬管轉子流量計選型表：

DEC-LZ

金屬管轉子流量計

口徑

（mm）

15

DN15

80

DN80

25

DN20

100

DN100

40

DN40

150

DN150

50

DN50

200

DN200

結構形式

/

下進上出

AA

側進側出

H1

左進右出

LA

低進側出

H2

右進左出

S

螺紋安裝

M

衛生型快裝式

本體材質

R1

321不銹鋼

RH

哈氏合金C

R4

304不銹鋼

RT

鈦

R6

316不銹鋼

RF

不銹鋼襯四氟

指示器類型

7

指針顯示瞬時流量

9

LCD顯示瞬時與累積

供電及輸出信號

K

4～20mA DC24V

Z

4～20mA DC24V+HART協議

D

鋰電池供電帶液晶表頭

報警輸出

/

無報警輸出

1

帶一個報警輸出

2

帶兩個報警輸出

測量介質

L

液體

G

氣體

附加選項

T

測量管帶保溫夾套

B

防爆（ExII CT6）







咨詢：金屬管轉子流量計
